Bagaimana cara mengukur cincin-O karet?
O-ring adalah salah satu jenis segel yang paling umum di dunia. O-ring digunakan di berbagai industri karena ukuran produksinya yang beragam. Segel mekanis bundar ini mencegah gas atau cairan melewati lubangnya, tetapi seiring waktu, segel tersebut dapat aus dan perlu diganti. Jika Anda berencana mengganti cincin-O, pemasangan yang tepat sangat penting agar segel berhasil.

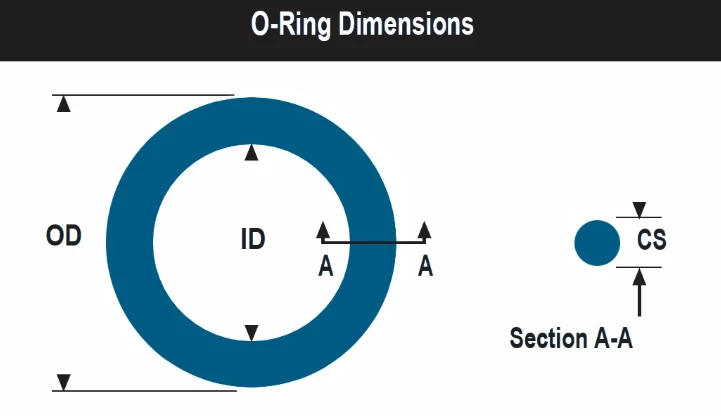

Cincin-O karet diukur dalam berbagai ukuran untuk memastikan kesesuaian dan kompatibilitas yang tepat untuk penggunaan yang dimaksudkan. Pengukuran utama yang digunakan untuk menentukan O-ring meliputi:
1. Diameter Dalam (ID): Ini adalah ukuran diameter dalam O-ring ketika dalam keadaan rileks (tidak diregangkan atau dikompresi). Biasanya diukur dari tepi dalam O-ring.
2. Diameter luar (OD): Ini adalah pengukuran tepi keliling luar cincin-O dalam keadaan santai. Sekali lagi, biasanya diukur dari tepi luar O-ring.
3. Diameter penampang (CS): Disebut juga ketebalan atau lebar, pengukuran ini mengacu pada diameter cincin-O jika berbentuk lingkaran atau annular. Hal ini sering disebut sebagai "lebar" O-ring.
Pengukuran ID O-ring, OD, dan CS biasanya ditentukan dalam milimeter (mm) atau inci (inci). Misalnya, cincin-O mungkin diberi tanda "ID 20mm x 30mm OD x 5mm CS", yang menunjukkan diameter dalam 20mm, diameter luar 30mm, dan diameter penampang 5mm.
